哪些体育馆钢结构需要做承重检测？

体育馆钢结构承重检测适用于各类体育场馆的钢结构系统，按结构类型和场景可分为：

按结构类型分：

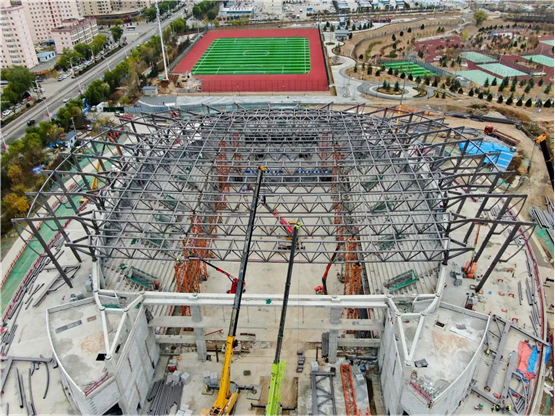

• 网架结构：体育馆屋顶常用的空间网格结构

• 桁架结构：运动场馆大空间的主体承重结构

• 网壳结构：体育馆屋顶空间曲面结构

• 钢框架结构：体育馆附属用房、看台等区域

• 膜结构钢骨架：体育场看台膜结构的支撑钢架

按检测场景分：

• 新建体育馆：竣工后的钢结构承重验收检测

• 在用体育馆：运行中的定期安全鉴定与承重能力评估

• 改造或维修前：结构现状检测与承载力复核

• 出现异常后：故障排查与安全性鉴定

具体检测哪些项目？

体育馆钢结构承重检测围绕承载能力和结构安全展开，主要包括以下六大模块：

结构体系与布置核查：
核查建筑、结构布置是否与原设计图纸一致。包括结构体系、构件截面尺寸、支座形式、支撑体系等。

构件变形检测（核心项目）：
评估钢结构构件在使用过程中的变形情况。

• 挠度测量：测量网架、桁架等大跨度构件在自重和荷载作用下的竖向变形，反映结构的整体刚度。挠度限值一般要求不超过跨度的1/250

• 垂直度与侧向弯曲：测量钢柱、钢梁的垂直度和侧向弯曲变形

• 上部结构侧向位移：监测结构整体在水平方向上的位移

材料性能检测：
评估钢结构材料的实际性能是否符合设计要求。

• 钢材强度检测：采用里氏硬度法或表面硬度法推定钢材强度

• 构件截面尺寸：核查钢构件截面尺寸是否与设计一致

• 腐蚀程度检测：检查钢构件锈蚀情况，评估截面损失率

• 涂层厚度检测：测量防腐涂层和防火涂层的厚度及附着力

连接与节点检测：
确保焊接节点和螺栓连接的安全性与稳定性。

• 焊缝无损检测：采用超声波探伤（UT）、磁粉探伤（MT）等方法检测主要焊缝的内部缺陷

• 螺栓连接检测：检查高强度螺栓的紧固程度，必要时进行扭矩测试

• 节点承载力：对网架球节点进行承载力试验

完损状况检测：
全面检查钢结构的外观完好性。

• 裂缝检查：检查钢构件、焊缝及连接节点是否存在裂缝

• 锈蚀与损伤：检查构件表面锈蚀、涂层剥落、机械损伤等情况

• 支座状态：检查支座是否有位移、变形或损坏

结构承载力验算与评定（核心）：
基于现场检测数据，建立结构计算模型进行承载力复核。

• 承载力分析：依据实际检测的构件尺寸、材料强度等参数，验算结构在现行荷载下的承载能力

• 安全性鉴定：依据GB 50292等标准，对结构安全性进行综合评级

• 抗震鉴定：评估大跨度钢结构在地震作用下的抗震能力

• 可靠性鉴定：对结构的整体可靠性进行综合评价

按什么标准测？

体育馆钢结构承重检测涉及多项国家标准和行业规范：

核心国家标准：

GB 50205-2020《钢结构工程施工质量验收标准》 ：钢结构工程质量验收的基础标准

GB 50292-2015《民用建筑可靠性鉴定标准》 ：建筑结构安全性鉴定的核心标准

GB/T 50621-2010《钢结构现场检测技术标准》 ：钢结构现场检测的方法标准

GB/T 50344-2019《建筑结构检测技术标准》 ：建筑结构检测的通用技术标准

GB 50017-2017《钢结构设计标准》 ：钢结构设计的基础标准

GB 50009-2012《建筑结构荷载规范》 ：规定了建筑结构荷载的计算方法

GB 55021-2021《既有建筑鉴定与加固通用规范》 ：既有建筑鉴定的通用规范

GB 50011-2010《建筑抗震设计规范》（2016年版） ：抗震设计的核心标准

JGJ 7-2010《空间网格结构技术规程》 ：网架、网壳等空间网格结构的专项规程

JGJ 8-2016《建筑变形测量规范》 ：结构变形测量的方法标准

怎么测？主要检测方法是什么？

体育馆钢结构承重检测采用多种技术手段：

外观与完损检查：
对钢结构构件、焊缝、连接节点、支座等进行全面目视检查，记录裂缝、锈蚀、涂层剥落等损伤情况。对于难以接近的部位，可使用无人机或高空作业车辅助观察。

变形测量：
使用全站仪、水准仪、激光测距仪等设备，对网架、桁架等主要受力构件的挠度、垂直度、侧向弯曲进行精确测量。对于大跨度结构，挠度测量是判断结构整体刚度的关键指标。

材料强度检测：
采用里氏硬度法检测钢材表面硬度，依据GB/T 17394系列标准换算钢材强度。对于有怀疑的构件，可取样进行拉伸试验。

焊缝无损检测：

• 超声波探伤（UT） ：检测焊缝内部的气孔、夹渣、未熔合等缺陷

• 磁粉探伤（MT） ：检测焊缝表面及近表面的裂纹等缺陷

涂层厚度检测：
使用涂层测厚仪测量防腐涂层和防火涂层的厚度。依据GB/T 9286进行划格试验评估涂层附着力。

承载力验算：
根据现场检测获得的构件尺寸、材料强度、挠度等数据，建立结构计算模型，验算结构在现行荷载下的承载能力。验算需依据GB 50009规定的荷载取值。

检测周期

常规周期：7-15个工作日（从现场检测起算，具体视场馆规模和检测项目数量而定）

加急服务：紧急项目可提前沟通加急安排

适用哪些场景？

• 新建体育馆的钢结构竣工验收

• 在用体育馆的定期安全鉴定与承重能力评估

• 体育馆改造、扩建或加固前的结构现状检测

• 出现构件变形、锈蚀、裂缝等异常时的专项检测

• 体育馆屋顶附加设备（灯光、音响、LED屏等）安装前的承载力复核

• 地震、暴雪等极端天气后的结构安全检查

• 场馆产权变更或保险评估前的结构状况鉴定

怎么送检？

如果您有体育馆钢结构需要做承重检测，不确定要测哪些项目、采用什么标准，可以先把场馆结构类型、建筑面积、使用年限和具体需求告诉我们，我们会根据您的实际情况给出检测方案建议。
